品 牌：臺灣JIHSENSE
產品型號：LM型荷重元
產品類型：輪輻式稱重傳感器
制造商：臺灣JIHSENSE S.R.L
介紹：1982年，初期以精密加工為主要業務，至1987年有感於國內力量感測器荷重元(Loadcell)昂貴的售價及冗長的交貨期將不利於未來自動化及高精密度機器設備的發展，於是毅然投入研發，並自國外及國內研究單位吸收各項相關技術，經過兩年的研究發展，終於在1989年(民國78年)成功開發出LM荷重元,臺灣JIHSENSE LM稱重傳感器。
特點Feature：
低而穩固Low profile
高精密High accuracy
抗壓雙向Tension and compression
溫度補償Thermally compensated
低測向誤差Resistence to extraneous force
密封保護Hermetically sealed
LM荷重元,臺灣JIHSENSE LM稱重傳感器安裝尺寸
|
TYPE
|
A
|
B
|
C
|
D
|
E
|
|
LM-2.5 ~ LM-100
|
75
|
60
|
20
|
M10x1.5
|
4 7.0
|
|
LM-250 ~ LM-3T
|
105
|
89
|
29
|
M16x2.0
|
8 7.0
|
|
LM-5T
|
105
|
89
|
32
|
M16x2.0
|
8 7.0
|
|
LM-10T ~ LM-20T
|
154
|
130
|
45
|
M33x2.0
|
12 11
|
|
LM-30T ~ LM-50T
|
197
|
165
|
53
|
M42x2.0
|
16 13
|
|
LM-100T
|
280
|
229
|
77
|
M72x2.0
|
16 17.5
|

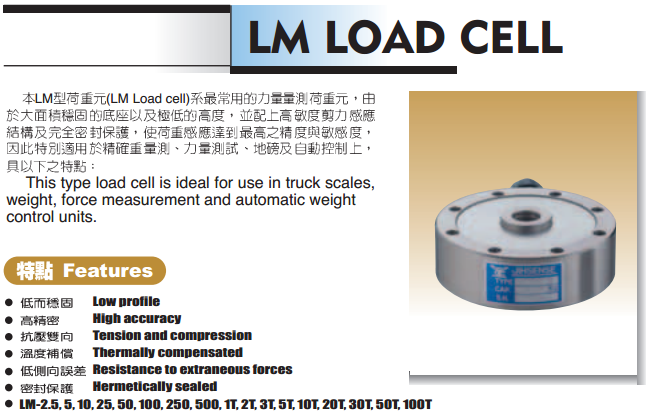

本LM型荷重元(LM Load cell)係最常用的力量量測荷重元，由於大面積穩固的底座以及極低的高度，並配上高敏度剪力彈力結構及完全密封保護，使荷重感應達到最高之精度與敏感度，因此特別適用於精確重量測、力量測試、地磅及自動控制上，具以下之特點：
|
額定輸出Rated Output
|
2mV/V(LM2.5~100 1.5mV/V)
|
|
總和誤差 Total Error
|
0.05%
|
|
重現性 Repeatability
|
0.03%
|
|
潛變 Creep
|
0.05%/30min
|
|
輸入組抗 Input Resistance
|
430 or 405 +/- 25
|
|
輸出組抗 Output Resistance
|
350+/-5
|
|
最大輸入電壓 Max.Excitation Voltage
|
20V
|
|
建議輸入電壓 Recommended Excitation Voltage
|
10V
|
|
溫度補償範圍 Compensated Temp.Range
|
-10 C~50 C
|
|
使用範圍 Safe Temp.Range
|
-20 C~70 C
|
|
溫度對零點之影響 Temp.Effect on zero Balance
|
0.05% "R.O". / 10 C
|
|
溫度對額定輸出之影響 Temp.Effect on Rated Output
|
0.03% Load / 10 C
|
|
零點平衡 Zero Balance
|
+/- 3% R.O.
|
|
容許負荷 Safe Overload Rating
|
150%
|
|
導線長度 Cable Length
|
3M
|
|
接線方式 Cable Connection
|
紅:電源(+)黑 : 電源(-)
綠:信號(+)白 : 信號(-)
|
LM（LOADCELL）系列型號 Type：
LM-2.5荷重元LM型（LOADCELL）LM-2.5kg稱重傳感器
LM-5荷重元LM型（LOADCELL）LM-5kg稱重傳感器
LM-10荷重元LM型（LOADCELL）LM-10kg稱重傳感器
LM-25荷重元LM型（LOADCELL）LM-25kg稱重傳感器
LM-100荷重元LM型（LOADCELL）LM-100kg稱重傳感器
LM-250荷重元LM型（LOADCELL）LM-250kg稱重傳感器
LM-1荷重元LM型（LOADCELL）LM-1t稱重傳感器
LM-2荷重元LM型（LOADCELL）LM-2t稱重傳感器
LM-3荷重元LM型（LOADCELL）LM-3t稱重傳感器
LM-5荷重元LM型（LOADCELL）LM-5t稱重傳感器
LM-10荷重元LM型（LOADCELL）LM-10t稱重傳感器
LM-20荷重元LM型（LOADCELL）LM-20t稱重傳感器
LM-30荷重元LM型（LOADCELL）LM-30t稱重傳感器
LM-50荷重元LM型（LOADCELL）LM-50t稱重傳感器
LM-100荷重元LM型（LOADCELL）LM-100t稱重傳感器
|
