直線位移傳感器的接線方法
發布人:稱重傳感器  發布時間:2020/1/9 9:34:17  點擊量:6257


直線位移傳感器的接線方法



機械行業中,位移傳感器是用于測量機電設備執行機構中的機械運動和位移,并將其轉換為電信號,而基于滑動電位計設計的

直線位移傳感器是位移傳感器中結構最簡單、原理最簡單的高精度位移測量用電子元器件。直線位移傳感器的內部構造類似于

滑動變阻器,在使用中也常用作分壓電位器使用。那么直線位移傳感器的接線方法是怎樣的呢?下面申思測控小編就來為大家介

紹。


1.直線位移傳感器的裝置宜將余量均勻留在兩頭,未確定極限方位之前不要鎖緊固定支架螺絲,待調整行程后才干鎖緊直線位

移傳感器固定支架螺絲。


2.拉桿式直線位移傳感器的拉球萬向頭答應半徑1mm的對中性誤差,當然標準越短,主張對中誤差越小。


3.固定直線位移傳感器后,將拉桿(STC、STM系列均適用)縮回時,萬向球頭的圓柱本體應能在四個徑向方位有空地,不然,調

整萬向頭裝置位或調整接近伸出端的裝置支架位。


4.在拉桿拉出時如有很大的不對中,應調整接近插頭那端的裝置支架,這可作為一種輔助復查方法。


5.拉球萬向頭裝置桿與拉桿答應視點±12的歪斜,但假如裝置時對中誤差和歪斜誤差一起都很大,將會影響直線位移傳感器的穩

定性和運用壽命,應予以進一步調整。


6.滑塊直線位移傳感器能夠削減調整對中性的工作量,但輔佐加長桿不能取消,不然,會呈現因為對中性欠好而致使穩定性和

運用壽命,乃至當即致使直線位移傳感器失效。


7.全部調整好后,緊固裝置螺絲,力度應使接地電阻小于1Ω為宜,用萬用表200Ω檔位丈量直線位移傳感器封蓋螺絲與裝置支架

之間的電阻。


8.運用四線制或帶有屏蔽線的配線,直線位移傳感器那端接地端應銜接,一起將第四端或屏蔽線在電控箱端牢靠接地。

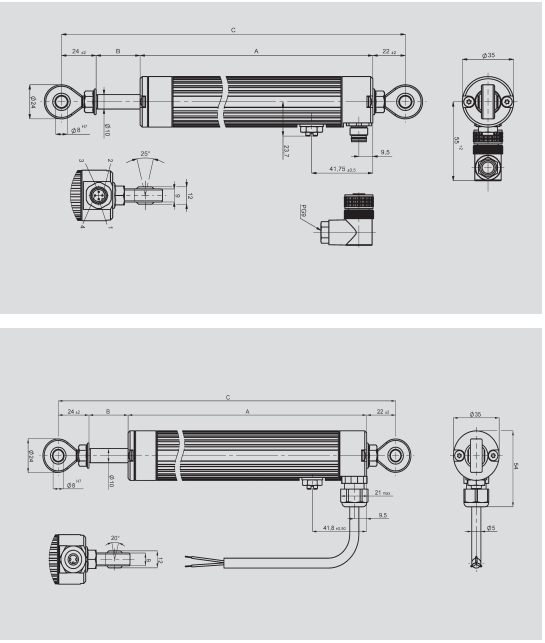

直線位移傳感器的接線圖:


直線位移傳感器電路圖:
